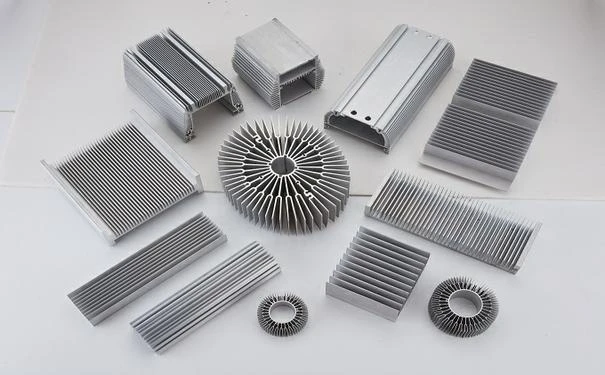

Perhitungan Resistansi Termal Profil Heat Sink Paduan Aluminium Industri

Ketahanan termal adalah parameter penting untuk mengevaluasi kinerja heat sink profil aluminium industri berdaya tinggi. Apa itu ketahanan termal? Penjelasan Wikipedia di atas adalah: Resistensi termal mengacu pada rasio antara perbedaan suhu di kedua ujung objek dan kekuatan sumber panas ketika panas ditransmisikan ke objek.



Mengambil ZP HEAT SINK profil heat sink industri berpendingin udara dan produk lainnya sebagai contoh, resistansi termal mengacu pada resistansi antarmuka itu sendiri terhadap aliran panas ketika panas melewati antarmuka antara heat sink bergigi dekat dan sumber panas dan panas tenggelam. disebut impedansi termal. Alasan utama untuk resistansi termal kontak adalah bahwa permukaan kontak yang tampaknya halus antara sumber panas dan heat sink sebenarnya tertutup rapat dengan sejumlah besar celah yang terlihat jelas di bawah mikroskop, dan udara di dalam celah itu seperti batu besar. di sungai. Memblokir jalur aliran panas mempengaruhi kemampuan perpindahan panas dari bahan konduktif termal.

Biasanya, cara untuk mengurangi ketahanan termal dari bahan penghantar panas adalah dengan memberikan tekanan sehingga lembaran gel silika penghantar panas dengan kekerasan rendah mengisi penuh celah antara dua permukaan kontak, dan kemudian mengurangi waktu aliran panas dengan mengurangi ketebalan lembaran gel silika, dan akhirnya meningkatkan area kontak untuk mencapai pembuangan panas. Tujuan. Dimungkinkan juga untuk mengurangi pengaruh hambatan termal pada perpindahan panas dengan menggunakan lembaran silikon konduktif termal dengan konduktivitas termal yang tinggi.

Rumus untuk menghitung ketahanan termal dari profil heat sink industri berpendingin udara adalah: Rsa=(Tj-Ta) /PC-Rjc-Rcs; rumus untuk menghitung ketahanan termal heat sink profil adalah Rzo=Rth ditambah Rthk, dan parameter yang terlibat dalam rumus meliputi: Ada lima parameter: Tj, Ta, Pc, Rjc, dan Rcs. Penting untuk memberikan nilai dari kelima parameter ini untuk secara akurat menghitung nilai spesifik dari ketahanan panas. Artikel ini menjelaskan arti dari kelima parameter tersebut secara detail.

Profil heat sink berpendingin udara rumus perhitungan parameter parameter parameter yang berarti:
Rja: ketahanan panas total, satuan: derajat/W;
Rjc: resistansi termal internal perangkat, satuan: derajat /W;
Rcs: Resistansi termal antarmuka antara perangkat dan antarmuka heat sink, unit: derajat /W
Rsa: ketahanan panas unit pendingin, satuan: derajat/W;
Tj: suhu sambungan internal perangkat sumber panas, derajat ;
Tc: suhu permukaan perangkat sumber panas, derajat;
Ts: suhu unit pendingin, satuan: derajat;
Ta: suhu lingkungan, satuan: derajat;
Pc: daya yang digunakan oleh perangkat, satuan: W.



Saat berpendingin udara, nilai resistansi termal akan berubah dengan suhu, kelembapan, dan tekanan udara udara. Kondisi iklim untuk perangkat semikonduktor daya tinggi terintegrasi ditetapkan sebagai: satu tekanan atmosfer, 40 derajat , dan kelembaban relatif tidak lebih dari 90 persen . Nilai tetap laju aliran udara jauh lebih rendah daripada kecepatan suara, seperti kurang dari 7 m/s, aliran udara dalam keadaan stabil, seperti heat sink terdiri dari beberapa pelat logam, dan panasnya kelompok transfer panas hanya terkait dengan total luas permukaan heat sink A, udara Ini terkait dengan panjang L pelat datar dalam arah aliran, kecepatan angin us (kecepatan aliran udara) dan koefisien perpindahan panas K dari udara.

Resistensi perpindahan panas antara unit pendingin dan udara: Rthk=1/1,16 hA( derajat /watt), dengan A adalah area unit pendingin.

Serangkaian formula diusulkan untuk perpindahan panas turbulen paksa konvektif (berpendingin udara) dari pelat datar.

Resistansi termal heat sink Rsa=(Tj-Ta)/Pc-Ric-Rcs formula: Rsa (heat sink thermal resistance) adalah dasar utama untuk memilih heat sink. Tj dan Rjc adalah parameter yang disediakan oleh perangkat sumber panas, Pc adalah parameter yang diperlukan oleh desain, RC dapat dilihat dari buku profesional desain termal, atau ketebalan bahan kontak lintas penampang Rcs=/(kontak area X konduktivitas termal bahan kontak).

Rumus perhitungan untuk ketahanan termal heat sink profil aluminium industri
Rumus perhitungan: Rzo (tahanan termal total)=Rth (perpindahan panas padat di unit pendingin) ditambah Rthk (tahanan termal perpindahan panas antara unit pendingin dan udara)
Ks adalah konduktivitas termal dari bahan logam heat sink. Pada 20 derajat, aluminium murni: KS=175.6 kkal/hm derajat
Kami adalah kecepatan udara heat sink dalam m/s

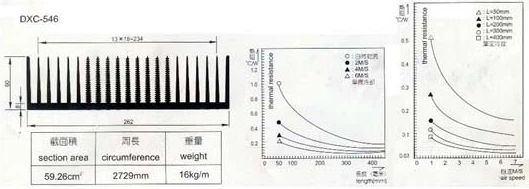

Untuk heat sink aluminium, parameter Ks, b, n, dan S adalah konstanta. Rumus ini dapat digunakan untuk menghitung hambatan termal total pada kondisi panjang L yang berbeda dan kecepatan angin yang berbeda dari kita, dan kurva yang sesuai dapat dibuat.
