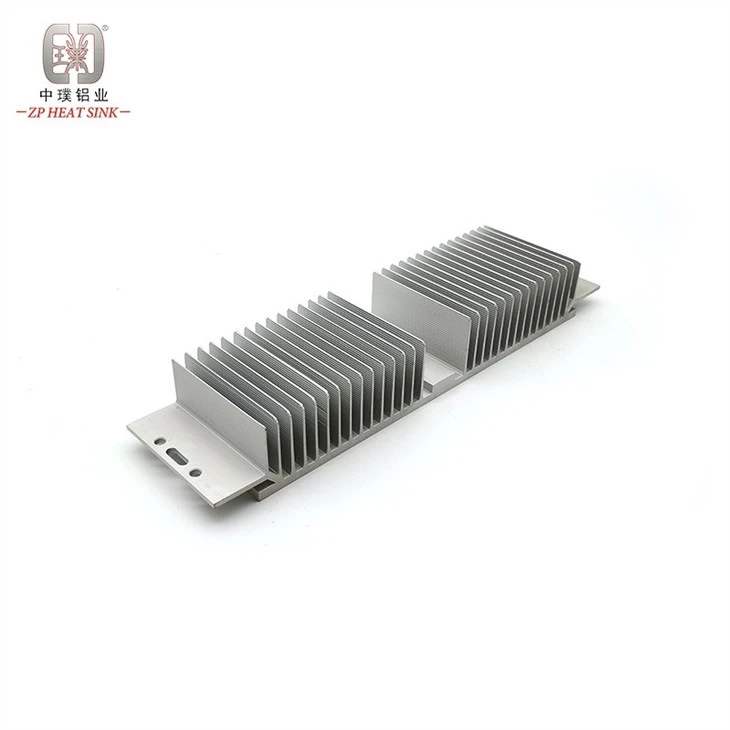

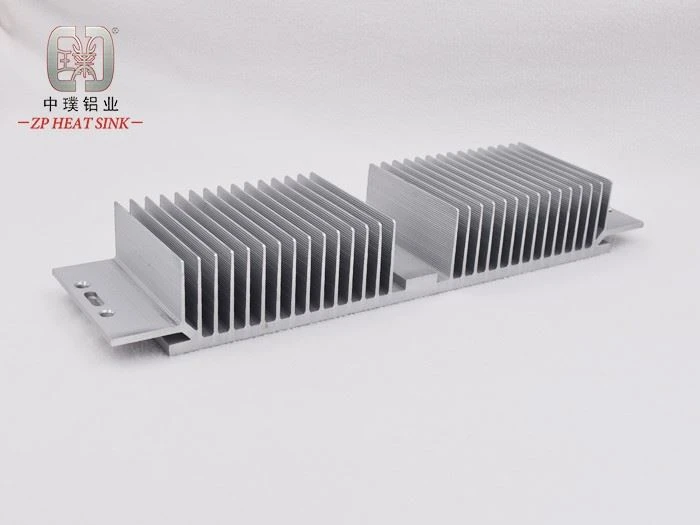

Pendingin Modul Lampu Jalan LED

Efek pembuangan panas dari heat sink lampu jalan LED terutama tergantung pada desain liner penyerap panas dan heat sink di bagian kontak antara heat sink dan objek pemanas.

Kirim permintaan

perkenalan produk

Spesifikasi produk

Keterangan

Lampu jalan LED, heat sink lampu penambang

Bahan

6063-5

Fitur

Performa pembuangan panas yang baik, anti korosi, perlindungan karat halus.

Kami dapat melakukan berbagai perawatan permukaan sesuai dengan kebutuhan Anda berdasarkan aplikasi proyek Anda.

Rincian Produk

Informasi Teknis

Efek pembuangan panas dari heat sink lampu jalan LED terutama tergantung pada desain liner penyerap panas dan heat sink di bagian kontak antara heat sink dan objek pemanas. Fungsi heat sink lampu jalan LED dengan fungsi yang sangat baik harus memenuhi tiga persyaratan: penyerapan panas yang cepat, ketahanan panas Kecil dan cepat panas.

Penyerapan panas cepat

Resistensi termal antara liner penyerap panas dan modul LED kecil, sehingga panas yang dihasilkan oleh modul LED dapat diserap dengan cepat. Untuk mencapai efek ini, diperlukan untuk menggabungkan liner penyerap panas dengan modul LED sedekat mungkin, sehingga bahan logam bersentuhan langsung dengan modul LED tanpa meninggalkan ruang terbuka. Resistansi termal keseluruhan dari heat sink diakumulasikan lapis demi lapis dari awal permukaan kontak dengan modul LED, dan resistansi konduksi termal di dalam liner penyerap panas adalah bagian yang tidak dapat diabaikan. Untuk secara efektif menghantarkan panas yang diserap ke sebanyak mungkin sirip, liner penyerap panas juga harus memiliki kemampuan konduksi panas lateral yang baik. Dalam desain, papan pelapis penyerap panas harus memiliki ketebalan yang cukup terlebih dahulu, dan pada saat yang sama, tulangan harus dipertimbangkan di lubang pemasangan modul LED untuk memperkuat integritas dan kekuatan mekanik lampu.

Resistansi termal lebih rendah

Untuk meningkatkan kemampuan penyerapan panas, diharapkan heat sink dan modul LED digabungkan secara erat tanpa meninggalkan ruang terbuka, dan permukaan die-cast tidak dapat direalisasikan. Harus ada ruang tertentu antara liner penyerap panas dan modul LED. Jika ruang diisi dengan udara dengan ketahanan panas yang tinggi, konduktivitas termal yang baik tidak dapat diperoleh. Oleh karena itu, bahan dengan ketahanan panas yang lebih rendah dan kemampuan beradaptasi yang lebih baik harus digunakan untuk mengisi ruang tersebut. Ruang di antaranya, solusinya adalah dengan menggunakan bantalan termal. Karena ketahanan termal pasta termal selalu lebih tinggi daripada bahan logam, penggunaan bantalan termal bukanlah metode terbaik. Untuk secara mendasar meningkatkan kapasitas penyerapan panas dari heat sink dan lapisan penyerap panas, kerataan permukaan bawah harus ditingkatkan. Kerataan diukur dengan tinggi jatuh maksimum permukaan. Biasanya, bagian bawah heat sink bisa kurang dari 0.1mm setelah sedikit perawatan, dan bisa mencapai 0.03mm dengan milling atau menggambar kawat multi-pass. Semakin kecil resistansinya, semakin baik penyerapan panasnya, tetapi akan meningkatkan biaya pembuatannya.

Menghilangkan panas dengan cepat

Karena liner penyerap panas dari modul LED dan sirip penghilang panas die-cast menjadi satu bodi, panas yang diserap dari modul LED dapat dengan cepat ditransfer ke sirip, dan seluruh bodi lampu dan bagian atas dari sirip penghilang panas terpapar di udara. Dan arah sirip sejajar dengan jalan, panas yang perlu dihilangkan sama dengan arah aliran udara, dan panas tidak akan bertahan karena arus eddy yang dibentuk oleh aliran udara, maka panas bisa dengan lancar diambil oleh aliran udara yang mengalir dan hilang, sehingga memaksimalkan panasnya hilang dengan cepat.
