Panas aluminium bundar presisi
Specializing in custom round aluminum heat sink solutions, we overcome the thermal challenges of cylindrical spaces and rotational components. Unlike standard square profiles, our circular heat sinks maximize surface area within diameter constraints using optimized radial fin designs. We combine advanced die-casting, CNC machining, and bonding techniques to deliver rotationally symmetric thermal Manajemen untuk motor, array LED, dan elektronik kepadatan tinggi di mana efisiensi ruang sangat penting .
- perkenalan produk

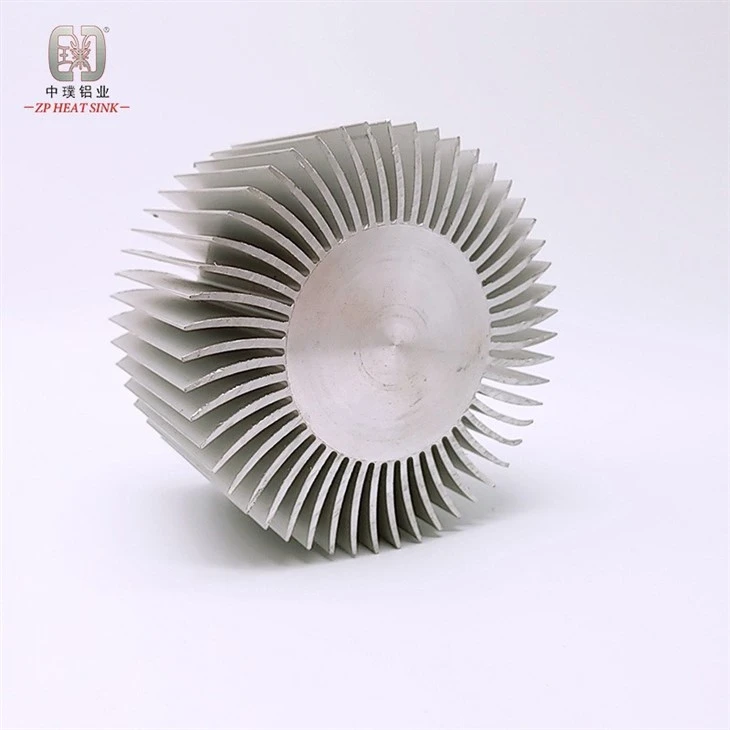

Panas aluminium bundar presisi
Pendinginan rekayasa untuk sistem kompak & berkinerja tinggi
Deskripsi Produk
Specializing in custom round aluminum heat sink solutions, we overcome the thermal challenges of cylindrical spaces and rotational components. Unlike standard square profiles, our circular heat sinks maximize surface area within diameter constraints using optimized radial fin designs. We combine advanced die-casting, CNC machining, and bonding techniques to deliver rotationally symmetric thermal Manajemen untuk motor, array LED, dan elektronik kepadatan tinggi di mana efisiensi ruang sangat penting .
Spesifikasi Produk (Ikhtisar Kemampuan)
| Bahan dasar | A360 Die-Cast Aluminium, 6061- t6 billet (rasio kekuatan-ke-berat tinggi) |
| Diameter standar | 20mm - 300mm (diameter khusus di luar jangkauan tersedia) |
| Konfigurasi Sirip | Sirip radial (8–60 sirip/wastafel) Desain sirip spiral/heliks (peningkatan pendinginan konvektif) Pelat dasar terintegrasi (ketebalan 1.5mm - 15mm) |
| Kontrol toleransi | Konsentrisitas: ± 0,03mm Kerataan dasar: kurang dari atau sama dengan 0,05mm/mm |
| Perawatan permukaan | Anodisasi tipe II/III (ketebalan 20-25μm) Anodisasi mantel keras (hingga 60μm untuk resistensi abrasi) Pelapisan nikel listrik (pelindung EMI/RF) |
| Peningkatan termal | Alur untuk pipa panas/cincin-O Sisipan berulir untuk pemasangan aman Lapping antarmuka khusus |
Fitur utama dari heat sink aluminium bundar kami
1. kepadatan termal yang dioptimalkan ruang:Array sirip radial meningkatkan area permukaan sebesar 40–60% vs . profil kuadrat yang sebanding dalam volume silindris .
2. Directional Airflow Management:Desain sirip heliks menciptakan arus konvektif alami tanpa kipas eksternal (ideal untuk penutup yang disegel) .
3. arsitektur tahan getaran:Konstruksi monolithic mencegah pemisahan sirip dalam aplikasi RPM tinggi (diuji hingga 15, 000 rpm) .
4. pemasangan terintegrasi komponen:Rongga mesin CNC untuk lampiran langsung pada motor, sensor, atau rumah silindris .
5. keahlian ringan:Desain yang dioptimalkan topologi mengurangi massa sebesar 25%+ tanpa mengurangi kinerja termal .
6. kompatibilitas penyegelan IP67:Alur presisi-mesin untuk integrasi cincin-O yang andal di lingkungan yang keras .
Aplikasi penting untuk solusi pendingin aluminium bundar
Profil heat sink silinder kami memecahkan bottleneck termal di:
1. Motor & Drivetrain Cooling:Bldc Motors, Servo Actuators, E-Bike Hubs (Tersedia Integrasi Pipa Panas Sintered)
2. Sistem LED densitas tinggi:Pencahayaan panggung, luminer bedah, lampu otomotif (desain reflektor-terintegrasi)
3. RF & Power Amplifiers:Stasiun pangkalan 5G PAS, sirkulator radar (versi EMI-terhubung)
4. Lab/Peralatan Medis:Pendingin centrifuge, modul instrumen analitik (lapisan akhir yang sesuai dengan clean)
5. Robotics Joint Thermal Management:Aktuator lengan robot, serikat putar (desain profil rendah)
6. aerospace avionics:Pendinginan modul silindris (as 9100- dokumentasi yang sesuai)
Mengapa Bermitra dengan Kami Untuk Persyaratan Panas Bundar Anda?
Saat solusi off-the-square kompromi desain Anda:
1. keahlian khusus geometri:70% dari proyek kami melibatkan solusi termal non-bundar-heat sink aluminium melingkar adalah spesialisasi kami .
2. lanjutan manufaktur hybrid:Gabungkan die-casting (volume tinggi) dengan pemesinan CNC (fitur presisi) + ikatan (rakitan kompleks) .
3. validasi pengujian in-house:
Pengujian Impedansi Termal (θja di bawah paksa/konveksi alami)
Analisis resonansi getaran (per mil-std -810 g)
Pengujian semprotan garam (500+ jam untuk nilai laut/otomatis)
4. no-moq prototyping:Prototipe fungsional dalam 10-12 hari dengan data kinerja penuh .
5. Total Biaya Rekayasa:Desain optimisasi yang mengurangi waktu pemesinan sebesar 30–50% vs . standar billet pendekatan .
6. Dukungan siklus hidup:Dari konsep CAD ke manajemen inventaris penggantian akhir kehidupan .
7. Sertifikasi rantai pasokan:Itar terdaftar, jangkauan/roHS yang sesuai, sumber mineral bebas konflik .
Minta konsultasi heat sink Anda hari ini
[1] Saya perlu pemodelan termal untuk perakitan silinder
[2] Kirimkan saya pedoman desain untuk heat sink bundar
[3] Mengutip prototipe heat sink diameter khusus
Via www . zp-aluminium . com/contact-us atau email gambar teknis ke general@zp-aluminium.com untuk memulai langkah pertama proyek heatsink aluminium kustom Anda .
