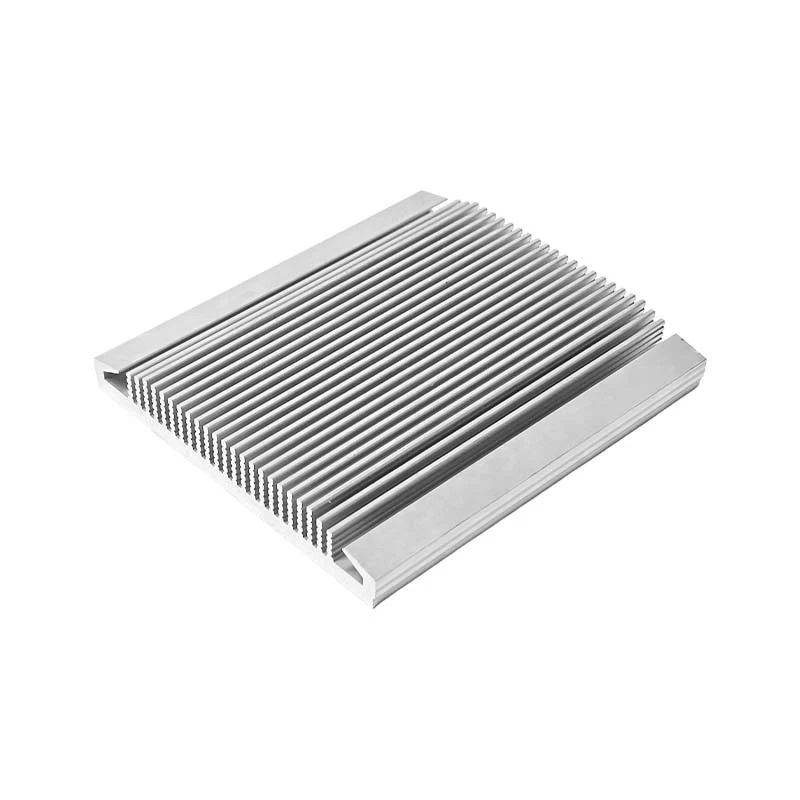

Pendingin Sirip Kepadatan Tinggi-Kustom|Pengembangan Die Ekstrusi & Pemesinan CNC Presisi Untuk Aplikasi LED
Untuk pencahayaan-LED berdaya tinggi dan perangkat elektronik canggih, manajemen termal adalah pembeda antara kinerja yang andal dan kegagalan dini. Di ZP Heat Sink, kami berspesialisasi dalam **pengembangan cetakan ekstrusi khusus,-pembuatan profil aluminium sirip berdensitas tinggi, dan pemesinan CNC presisi**—menghadirkan solusi pendinginan khusus yang memaksimalkan luas permukaan dan mengoptimalkan aliran udara untuk lingkungan termal yang menuntut.
- perkenalan produk
Untuk pencahayaan-LED berdaya tinggi dan perangkat elektronik canggih, manajemen termal adalah pembeda antara kinerja yang andal dan kegagalan dini. Di ZP Heat Sink, kami berspesialisasi dalam pengembangan cetakan ekstrusi khusus,-pembuatan profil aluminium sirip berdensitas tinggi, dan pemesinan CNC presisi-menghadirkan solusi pendinginan khusus yang memaksimalkan luas permukaan dan mengoptimalkan aliran udara untuk lingkungan termal yang menuntut.
Deskripsi Produk & Layanan
Unit pendingin-aluminium berdensitas tinggi kami dirancang untuk aplikasi dengan ruang terbatas namun kebutuhan pendinginan tinggi. Melalui desain cetakan ekstrusi khusus dan manufaktur presisi, kami membuat profil dengan sirip yang sangat tipis dan jarak sirip yang rapat-meningkatkan luas permukaan secara drastis tanpa menambah tapak.
Desain "sirip{0}}kepadatan tinggi" menampilkan sirip setipis 1,0 mm dengan jarak hingga 1,5 mm, sehingga menciptakan lusinan sirip pendingin dalam profil yang kompak . Geometri ini memaksimalkan perpindahan panas konvektif, menjadikan heat sink ini ideal untuk pencahayaan LED berdaya tinggi, catu daya, dan elektronik industri yang memerlukan pendinginan aliran udara pasif atau rendah.
Kami mengelola seluruh proses: desain cetakan khusus → ekstrusi aluminium → peregangan profil → pemesinan CNC presisi → penyelesaian permukaan. Baik Anda memerlukan modifikasi profil standar atau desain baru yang dikembangkan berdasarkan gambar Anda, kami memberikan solusi yang dioptimalkan untuk kebutuhan termal, mekanis, dan anggaran Anda.
Spesifikasi Teknis & Ruang Lingkup Kustomisasi
| Parameter | Kemampuan & Penawaran Kami |
| Melayani | Pengembangan Cetakan Ekstrusi Khusus,-Ekstrusi Profil Sirip Kepadatan Tinggi, Pemesinan CNC, Penyelesaian Permukaan |
| Bahan | Paduan Aluminium 6063-T5, 6061-T6 (dioptimalkan untuk konduktivitas termal dan kemampuan ekstrudabilitas) |
| Konduktivitas Termal | ~200-210 W/m·K (6063-T5) |
| Ketebalan Sirip | Dari 1,0mm (minimum yang dapat dicapai: 0,8mm tergantung pada geometri profil) |
| Pitch / Kepadatan Sirip | Dapat disesuaikan; konfigurasi kepadatan-tinggi yang umum: jarak 1,5 mm–3,0 mm |
| Tinggi Sirip | Hingga 120mm (tergantung pada ketebalan sirip dan rasio ekstrusi) |
| Lebar Profil Maks | Diameter lingkaran luar hingga 320mm (CCD) |
| Toleransi Ekstrusi | GB/T 14846-2008, standar ISO 2768 |
| Pemesinan CNC | Pemesinan sumbu 3/4/5 untuk penggilingan, pengeboran, penyadapan, pembuatan slot; presisi hingga ±0,01mm |
| Perawatan Permukaan | Anodisasi (bening, hitam, warna khusus), sandblasting, elektroforesis, pelapisan bubuk |
| Sertifikasi | ISO 9001, RoHS, kepatuhan REACH tersedia |
| Aplikasi Khas | Penerangan-LED berdaya tinggi, lampu jalan, lampu stadion, pengemudi industri, catu daya, peralatan komunikasi |
Fitur & Keunggulan Utama
Pengembangan Die Kustom untuk Geometri yang Dioptimalkan
Kami merancang dan membuat cetakan ekstrusi eksklusif yang disesuaikan dengan kebutuhan termal spesifik Anda. Berbeda dengan profil-yang tersedia-standar, alat khusus kami memungkinkan:
- Penampang-yang kompleks dengan distribusi sirip yang dioptimalkan
- Fitur pemasangan dan saluran kabel terintegrasi
- Beberapa tinggi sirip dalam satu profil
- Luas permukaan maksimum dalam batasan dimensi Anda
Desain Sirip-Kepadatan Tinggi untuk Pembuangan Panas Unggul
Konfigurasi "sirip{0}kepadatan tinggi" memberikan kinerja termal yang luar biasa:
- Lebih banyak luas permukaan dalam tapak yang sama dibandingkan dengan ekstrusi standar
- Peningkatan perpindahan panas konvektif untuk pendinginan udara alami dan paksa
- Mengurangi ketahanan termal antara sirip dan udara sekitar
- Ideal untuk-LED berdaya tinggi yang memerlukan kontrol suhu sambungan
Pemesinan CNC Presisi untuk Persyaratan Kompleks
Pusat permesinan CNC kami yang canggih memungkinkan:
- Pasca-pemrosesan ekstrusi untuk kontrol dimensi yang presisi
- Fitur kompleks termasuk lubang countersunk, ulir pemasangan, dan slot
- Kontrol kerataan hingga<0.04mm for critical mounting interfaces
- Satu-penyiapan pemesinan untuk memastikan akurasi posisi di semua fitur
Keunggulan Bahan & Jaminan Kualitas
Kami menggunakan paduan aluminium premium 6063-T5 yang dipilih secara khusus untuk aplikasi heat sink:
- Konduktivitas termal luar biasa (~200 W/m·K)
- Kemampuan ekstrusi yang unggul untuk profil-berdinding tipis dan rumit
- Ketahanan korosi yang baik, ditingkatkan dengan anodisasi
- Sifat mekanik yang konsisten dari batch-ke-batch
Pelayanan Terpadu, Tanggung Jawab Tunggal
Dari desain cetakan hingga produk jadi, kami mengelola setiap langkah:
- Pengembangan peralatan internal
- Ekstrusi presisi dengan mesin cetak modern
- Kemampuan pemesinan CNC yang komprehensif
- Penyelesaian permukaan profesional
- Pemeriksaan kualitas yang ketat (tersedia CMM)
Opsi Desain-Pembuangan Panas Sirip Kepadatan Tinggi
| Tipe Profil | Jumlah Sirip Khas | Ketebalan Sirip | Aplikasi Khas |
| Bunga Matahari / Sirip Radial | 20-40 sirip | 1.2-2.0mm | Lampu jalan LED,-perlengkapan ruang tinggi |
| Gaya Sirip / Pelat Paralel | 15-30 sirip | 1,0-1,5 mm | Catu daya, modul IGBT, driver |
| Sirip Asimetris / Offset | Tata letak khusus | 1.0-2.0mm | Ruang-aplikasi terbatas, tata letak PCB khusus |
| Profil Multi-Ruang | Desain terintegrasi | 1,5-2,5 mm | Driver LED tahan air, elektronik tersegel |
Tantangan Pemrosesan & Solusi Kami
Pendingin sirip berdensitas tinggi-menghadirkan tantangan manufaktur yang unik. Tim teknik kami telah mengembangkan solusi yang telah terbukti:
| Tantangan | Pendekatan Kami |
| Deformasi sirip tipis selama pemesinan | Perlengkapan vakum khusus mendukung sirip selama pemrosesan CNC; jalur pahat yang dioptimalkan meminimalkan gaya pemotongan |
| Jarak yang sempit membatasi akses alat | Alat mikro-karbida dengan jangkauan lebih luas; collet khusus untuk interferensi minimal |
| Persyaratan presisi tinggi (± 0,01 mm) | Satu{0}}pemesinan penyiapan dengan sistem pengaturan-alat koordinat; suhu-lingkungan terkendali |
| Konsistensi permukaan akhir | Parameter ekstrusi yang dioptimalkan; pasca-pemesinan deburring dan finishing |
| Kontrol kerataan untuk permukaan pemasangan | Stres-profil yang menghilangkan stres; peregangan presisi; pemesinan akhir pada permukaan referensi |
Aplikasi
Sistem Pencahayaan LED
- Lampu jalan-berkekuatan tinggi dan penerangan jalan raya
- Lampu sorot stadion dan arena
- Penerangan ruang-industri dan gudang
- Lampu downlight komersial dan lampu track
- Lampu pertumbuhan hortikultura
Elektronika Daya
- Driver LED dan catu daya
- Inverter frekuensi dan VFD
- Penggerak motor industri
- Sistem UPS dan pengisi daya baterai
Telekomunikasi
- 5Peralatan stasiun pangkalan G
- Penguat daya RF
- Sakelar dan router jaringan
- Pemancar siaran
Peralatan Industri
- Mesin las
- Pemotong plasma
- Panel kontrol industri
- Penggerak servo dan pengontrol gerak
Proses Produksi
Proses manufaktur{0}}hingga-end kami memastikan presisi dan keandalan:
| Fase | Detail Proses |
|---|---|
| 1. Desain & Rekayasa | Tinjauan desain kolaboratif, simulasi termal, analisis DFM untuk mengoptimalkan geometri profil, kepadatan sirip, dan pemilihan material untuk aplikasi Anda. |
| 2. Fabrikasi Die Kustom | Desain dan manufaktur perkakas yang presisi menggunakan-baja bermutu tinggi. Perkembangan cetakan baru biasanya membutuhkan waktu 4-6 minggu. |
| 3. Ekstrusi Aluminium | 6063-Bilet aluminium T5 dipanaskan dan ditekan melalui cetakan khusus menggunakan pengepres mulai dari 800-3600 ton, menghasilkan profil kontinu dengan penampang melintang yang presisi -3. |
| 4. Peregangan & Pelurusan | Profil yang diekstrusi didinginkan dan diregangkan secara mekanis untuk menghilangkan tekanan internal dan memastikan kelurusan sebelum dipotong memanjang. |
| 5. Pemesinan Dalam CNC | Profil menjalani pemesinan CNC yang presisi-termasuk penggilingan, pengeboran, penyadapan, dan penempatan-untuk mencapai dimensi dan fitur akhir. Untuk komponen yang kompleks, perlengkapan khusus memastikan stabilitas selama pemrosesan -4. |
| 6. Perawatan Permukaan | Suku cadang menerima penyelesaian permukaan tertentu: anodisasi (bening, hitam, warna khusus), sandblasting, elektroforesis, atau pelapisan bubuk -1-6. |
| 7. Pemeriksaan Kualitas | Verifikasi dimensi (tersedia CMM), inspeksi visual, dan validasi kinerja termal memastikan setiap unit pendingin memenuhi spesifikasi -4. |
| 8. Pengemasan & Pengiriman | Dikemas dengan hati-hati untuk mencegah kerusakan sirip selama pengiriman internasional. |
Bahan: Aluminium 6063-T5
| Milik | Nilai |
|---|---|
| Konduktivitas Termal | ~200-210 W/m·K -8 |
| Kekuatan Tarik | ~205 MPa |
| Kekuatan Hasil | ~170MPa |
| Pemanjangan | ~10% |
| Kemampuan ekstrusi | Sangat baik-ideal untuk profil-berdinding tipis dan rumit |
| Permukaan Selesai | Halus, sangat baik untuk anodisasi |
6063-T5 adalah standar industri untuk aplikasi heat sink karena keseimbangan optimal antara konduktivitas termal, kemampuan ekstrusi, dan efektivitas biaya.
Jaminan Kualitas
Kami menjaga standar kualitas yang ketat di seluruh produksi:
- Prinsip Sistem Manajemen Mutu ISO 9001 diterapkan
- Inspeksi Dimensi: Verifikasi CMM untuk toleransi kritis
- Kualitas Permukaan: Inspeksi visual dan verifikasi selesai
- Ketertelusuran Material: Pelacakan batch di seluruh produksi
- Dokumentasi Proses: Ketertelusuran penuh untuk aplikasi-yang sensitif terhadap kualitas
Mengapa Bermitra dengan ZP Heat Sink?
Dengan pengalaman luas dalam pembuatan heat sink aluminium khusus, kami menawarkan:
| Keuntungan | Keuntungan |
|---|---|
| Teknik-Memimpin Kolaborasi | Tim teknis kami bekerja langsung dengan teknisi Anda untuk mengoptimalkan desain dalam hal kinerja, kemampuan manufaktur, dan biaya. |
| Dalam-Pengembangan Rumah Die | Pengembangan perkakas lebih cepat, biaya lebih rendah, dan kontrol penuh atas kualitas cetakan. |
| Integrasi Vertikal | Ekstrusi, peregangan, pemesinan CNC, dan penyelesaian akhir dalam satu atap-memastikan kualitas, konsistensi, dan perlindungan kekayaan intelektual. |
| Keahlian-Sirip Kepadatan Tinggi | Pengalaman yang terbukti membuat profil kompleks dengan sirip tipis dan toleransi ketat -4. |
| Pembuatan Prototipe Cepat | Pengembangan sampel cepat untuk validasi desain sebelum produksi massal. |
| Pengalaman Ekspor Global | Familiar dengan standar internasional, persyaratan pengemasan, dan logistik untuk pelanggan di seluruh dunia. |
Opsi Kustomisasi
Kami menawarkan penyesuaian ekstensif untuk memenuhi kebutuhan Anda:
- Geometri Profil:Penampang-yang dirancang khusus-dioptimalkan untuk beban termal dan ruang yang tersedia
- Kepadatan & Tinggi Sirip:Konfigurasi sirip yang disesuaikan untuk luas permukaan maksimum sesuai batasan Anda
- Fitur Pemasangan:Saluran sekrup terintegrasi, fitur snap{0}}fit, slot pemasangan PCB
- Permukaan Selesai:Anodisasi bening, anodisasi hitam, warna khusus, sandblasting, pelapisan bubuk
- Panjang & Toleransi:Dipotong dengan panjang yang tepat dengan toleransi presisi
- Operasi Sekunder:Pengeboran, penyadapan, penggilingan, slotting, countersinking
FAQ
T: Berapa lama waktu tunggu untuk pengembangan dan sampel cetakan khusus?
A: Pengembangan cetakan ekstrusi baru biasanya membutuhkan 4-6 minggu. Produksi sampel dari cetakan baru memerlukan waktu tambahan 1-2 minggu, tergantung pada kompleksitas dan kebutuhan pemesinan sekunder.
Q: Berapa jumlah pesanan minimum (MOQ) yang Anda perlukan?
A: MOQ tergantung pada kompleksitas dan ukuran profil. Untuk proyek cetakan khusus, kami bekerja sama dengan Anda untuk menentukan jumlah produksi yang ekonomis. Hubungi kami dengan kebutuhan Anda untuk kutipan spesifik.
T: Seberapa tipis sirip dapat diproduksi?
J: Untuk ekstrusi sirip berkepadatan tinggi-, kami biasanya mencapai ketebalan sirip hingga 1,0 mm. Dalam desain yang dioptimalkan, sirip setipis 0,8 mm dimungkinkan bergantung pada rasio tinggi-terhadap-ketebalan .
T: Permukaan akhir apa yang tersedia?
J: Pilihannya mencakup penyelesaian pabrik, anodisasi bening, anodisasi hitam, anodisasi warna khusus, peledakan pasir, elektroforesis, dan pelapisan bubuk.
T: Apakah Anda mendukung proyek OEM/ODM?
J: Tentu saja. Kami berspesialisasi dalam pengembangan khusus untuk mitra OEM dan ODM di seluruh dunia, dengan perlindungan kekayaan intelektual penuh.
T: Dapatkah Anda memberikan sampel sebelum produksi massal?
J: Ya, kami menyediakan sampel pra-produksi untuk validasi dan pengujian desain sebelum produksi massal dimulai.
T: Format file apa yang Anda terima untuk pengiriman desain?
J: Kami menerima STEP, IGES, DXF, DWG, PDF, dan suku cadang sampel untuk rekayasa balik.
Memulai Proyek Pendingin Kustom Anda
Siap mengembangkan heat sink sirip-berperforma tinggi,-kepadatan tinggi-yang dirancang khusus untuk aplikasi LED atau elektronik Anda? Hubungi tim teknik kami untuk menginformasikan spesifikasi, gambar CAD, atau persyaratan termal Anda.
Kami menyediakan:
Konsultasi teknis gratis
Desain untuk umpan balik kemampuan manufaktur
Kutipan kompetitif dalam 24-48 jam
Contoh dukungan untuk validasi
